海灣電氣火災監控系統
GST-DH9000壁掛式電氣火災監控設備雙回路板應該如何安裝？需要注意哪些問題？
來源： 時間：2021-11-24 09:12:14
冬季謹防電氣火災，海灣GST-DH9000壁掛式電氣火災監控消防安裝雙回路板，應該如何安裝？不同點位型號的電氣火災監控主機所安裝的回路板不一樣，不同回路板的所帶的監控探測器不一樣，其中，單回路板可以帶128個監控探測器，雙回路板可以帶256個點位，不同回路板應對不同環境，設置的監控探測器數量也有所差別。在添加回路板時候，應當先關機，關機的順序流程按照為先關工作開關、再關備電開關、再關主電開關順序進行關機以及安裝調試。
一、GST-DH9000壁掛式電氣火災監控設備特點：

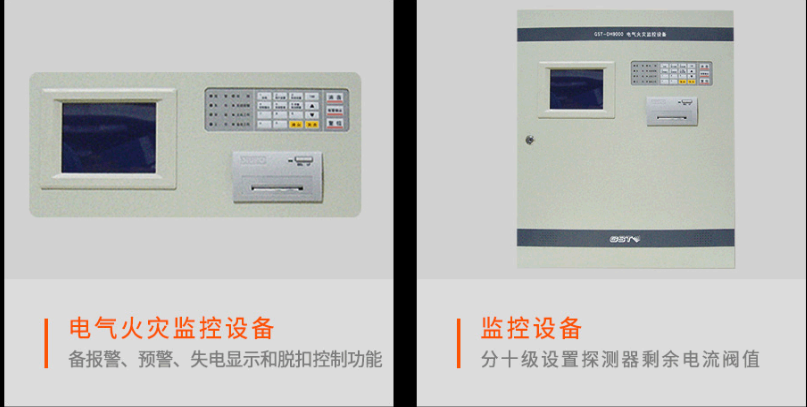

1.GST-DH9000系列電氣火災監控設備具備報警、預警、失電顯示和脫扣控制功能。
2.在監控設備可以分十級設置探測器剩余電流閥值。
3.在電氣火災監控設備可以設定每個探測器報警后是否自動切斷供電線路，并可以設定切斷延時。
4.具有RS232通訊接口，可以連接計算機圖形顯示系統；可配置RS485接口，組成電氣火災監控系統網絡。
5.符合GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》--標準。
二、GST-DH9000壁掛式電氣火災監控設備產品規格：
型號 GST-DH9000
液晶屏規格 320×240點，5.4寸單色液晶
電氣火災監控設備容量 -大4路總線，每路總線可帶128個電氣火災探測器
線制 電氣火災監控設備與漏電探測器采用無極性信號二總線連接
使用環境 溫度：0℃~+40℃
相對濕度≤95% ，不結露
電源 主電：交流220V 電壓變化范圍 ＋10%～－15%
備電：DC24V密封鉛酸蓄電池
功耗 GST-DH9000B：-大80W
GST-DH9000G：-大150W
外形尺寸 500mm×170mm×600mm
電氣火災監控設備外接端子說明如下圖所示。
GST-DH9000接線
L、G、N：交流220V接線端子及交流接地端子；
ZN-1、ZN-2（N：回路號）：探測器總線（無極性）；
S+、S-：報警信號輸出，報警時輸出24V/0.1A，帶檢線功能；
RXD、TXD、GND：標準RS232接口，連接CRT系統的接線端子；
A、B：標準RS485接口，電氣火災監控設備聯網的通訊總線端子。
五、GST-DH9000壁掛式電氣火災監控設備布線要求：
1.探測器總線接口：采用阻燃RVS雙絞線，截面積≥1.0 mm2；長度〈1200米；
2.報警信號輸出接口：采用阻燃BV線，截面積≥1.0 mm2；
3.RS232接口：隨主機提供，長度＜30m；
4.電氣火災監控設備聯網485接口：采用阻燃RVVPS雙絞線，截面積≥1.0 mm2；長度＜1000米。
GST的主機回路板分單回路和雙回路,500以上機型可擴容增加回路板,主機箱里有插槽的,同電腦增加內存條一個道理!
海灣GST5000消防報警主機添加回路板時注意問題:
1、需要關機，關機順序?yàn)橄汝P(guān)工作開關、再關備電開關、再關主電開關。
2、需要調一下回路板上面那個旋鈕設置一下回路號，比如之前有一塊回路板了，調的是1，就代表1回路、2回路了，你額外增加一塊板這個板子就得調成2號板了。就是這個意思。就變成3回路4回路了。
